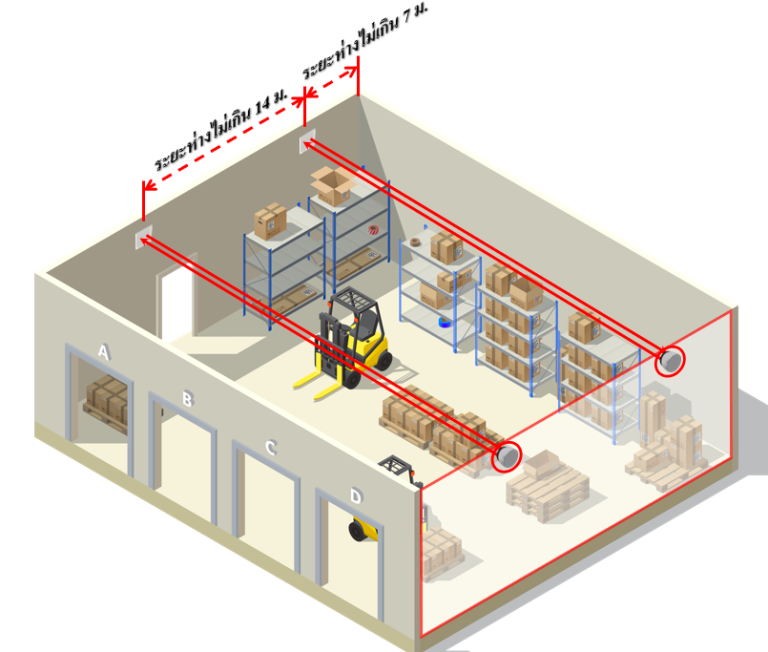

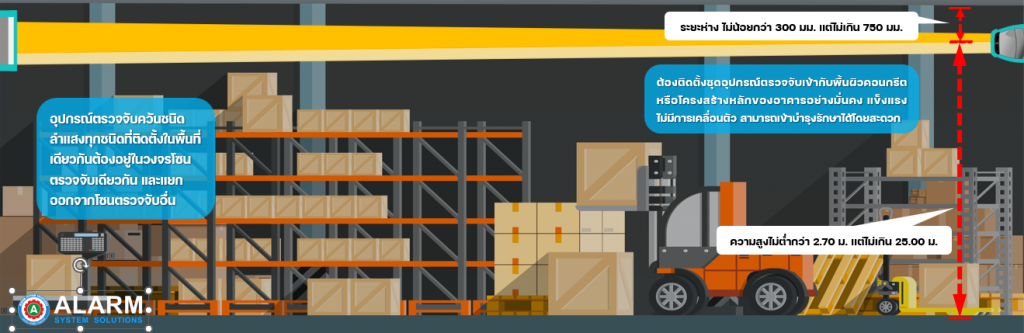

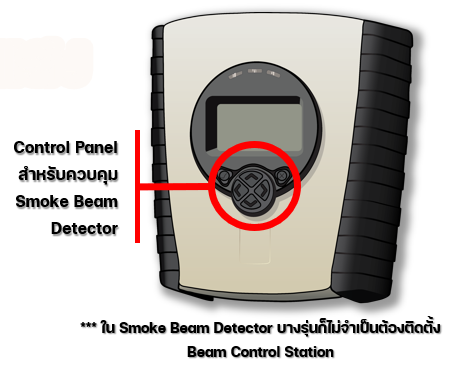

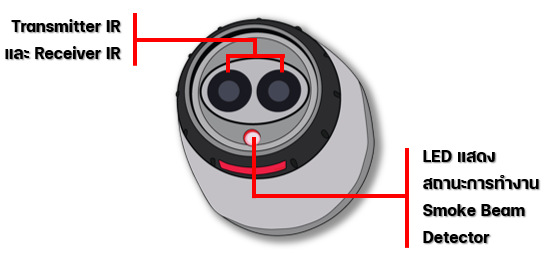

Knowledge chapter-3-2อุปกรณ์ตรวจจับควันชนิ อุปกรณ์ตรวจจับควันชนิดลำแสง BEAM TYPE SMOKE DETECTOR ตำแหน่งติดตั้งของพื้นที่ป้องกันอุปกรณ์ตรวจจับควันชนิดลำแสง ให้การตรวจจับที่มีลักษณะคล้ายอุปกรณ์ตรวจจับควันชนิดจุดที่เรียงต่อกัน สำหรับเพดานระดับราบ และเพดานทรงจั่วสามารถใช้ข้อกำหนดเดียวกับอุปกรณ์ตรวจจับควันชนิดจุดได้ติดตั้งได้ในระดับความสูงไม่ต่ำกว่า 2.70 เมตร แต่ไม่เกิน 25.00 เมตรติดตั้ง ในระดับที่ควันสามารถกระจายหรือลอยตัวผ่านขึ้นไปจนถึงลำแสงของอุปกรณ์ตรวจจับควันได้ โดยอุปกรณ์ส่วนที่รับลำแสงต้องไม่ถูกกับแสงแดดโดยตรง หรือแสงจ้ามากๆ จนอาจทำให้ทำงานผิดพลาดได้ต้องติดตั้งต่ำจากเพดานไม่น้อนกว่า 300 มิลลิเมตร แต่ไม่เกิน 750 มิลลิเมตร เพื่อลดผลกระทบจากระดับของชั้นอากาศร้อนใต้เพดาน (Stratification Effect) ตำแหน่งติดตั้งของพื้นที่ป้องกันระยะห่างจากผนังหรือผิวติดตั้งในแนวตั้งฉากกับลำแสงต้องไม่เกิน 3.5 เมตรหรือ ¼ เท่า ของระยะห่างระหว่างอุปกรณ์แต่ละชุด ตำแหน่งติดตั้งในพื้นที่ที่มีเพดานลาดเอียงต้องติดตั้งชุดตัวส่ง และแผ่นสะท้อน หรือชุดตัวส่งและตัวรับให้ลำแสงขนานกับแนวระดับไปตามความลาดเอียงของเพดาน โดยใช้ระยะห่างระหว่างชุดอุปกรณ์ใต้เพดานระดับราบ การวัดระยะห่างระหว่างชุดอุปกรณ์ตรวจจับของเพดานลาดเอียงการวัดระยะห่างติดตั้งระหว่างชุดอุปกรณ์ตรวจจับในแนวเพดานลาดเอียงต้องวัดในแนวระดับราบ การวัดความสูงของเพดานลาดเอียงเพื่อกำหนดตำแหน่งติดตั้งอุปกรณ์ ตรวจจับต้องวัดจากเพดานลงมาถึงพื้นในแนวดิ่งในแต่ละระดับลาดเอียงที่เพดาน ระยะห่างแต่ละชุดต้องไม่เกิน 14.00 เมตรอุปกรณ์ชุดอยู่ใกล้ผนังกั้นแบ่งพื้นที่ในแนวขนานกับลำแสง ต้องติดห่างจากผนังไม่เกิน 7.00 เมตรหรือ ½ เท่าของระยะห่างระหว่างอุปกรณ์แต่ละชุด องค์ประกอบของอุปกรณ์ตรวจจับควันด้วยลำแสง Beam Control StationBeam Control Station คือ อุปกรณ์ที่ทำหน้าส่งสัญญาณของ Smoke Beam Detector ไปยังตู้ควบคุมระบบ Fire Alarm System อีกทั้งยังสามารถ Alignment และ Test สถานะการทำงานผ่านทาง Beam Control Station ได้เพื่อง่ายต่อการ Service และ Maintenance Smoke Beam DetectorSmoke Beam Detector คือ อุปกรณ์ตรวจจับที่ประกอบไปด้วย Transmitter IR ที่ทำหน้าที่เป็นตัวส่งคลื่น IRและ อุปกรณ์ที่เป็นตัวรับ Receiver IR ทำหน้าที่รับคลื่น IR ที่สะท้อนกลับมา Prism ReflectorPrism Reflectorคืออุปกรณ์ที่ใช้สำหรับสะท้อนคลื่น infrared signal ที่ส่งมาจาก Smoke Beam Detector
